設備のどこか一部でも停止すると多大な機会損失につながります。
早期に復旧させるためには、各設備ごとに多量の予備品を持つ必要があります。

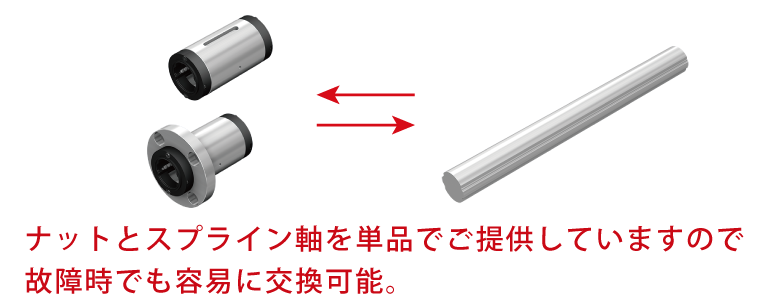

互換性コンパクトボールスプラインは予備品の共通化ができ、お客様の予備品数削減を実現いたします。
早期に復旧させるためには、各設備ごとに多量の予備品を持つ必要があります。
互換性コンパクトボールスプラインは予備品の共通化ができ、お客様の予備品数削減を実現いたします。

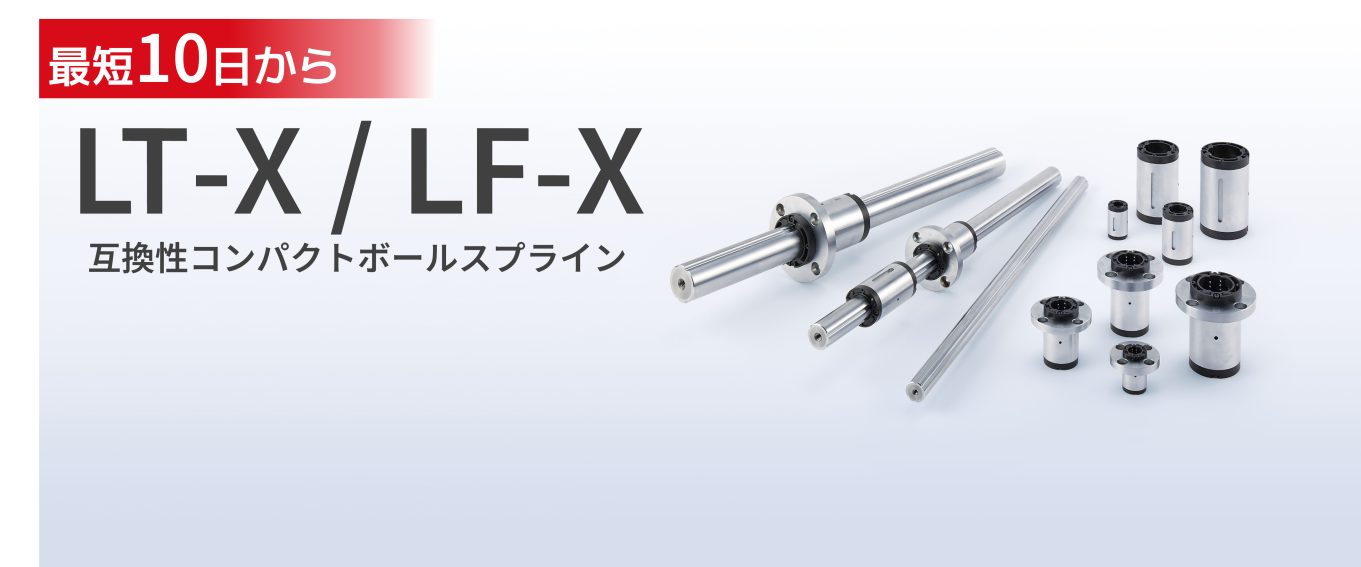

装置のコンパクト化・高速化を実現する
互換性コンパクトボールスプラインをセミオーダー化

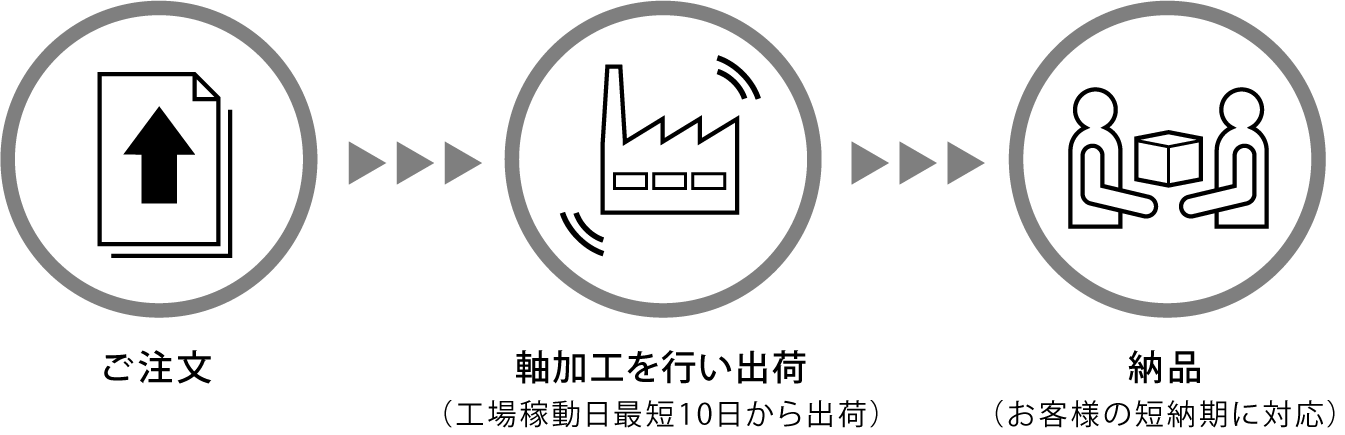

ご注文後、最短10日から出荷いたします
LT-X形（円筒形）
ナット外形がストレートな円筒形状で、 トルク伝達する場合は、キーを打ち込んで使用する最もコンパクトなタイプです。
LF-X形（フランジ形）
フランジを利用してハウジングにボルトで固定できるので、組付けが簡単です。 ハウジングにキー溝加工すると変形のおそれがある箇所やハウジングの幅が狭い箇所に適しています。

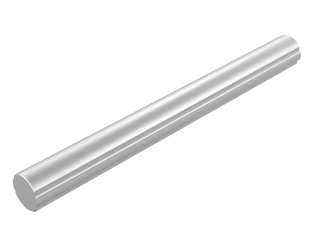

スプライン軸
LT-X/LF-Xと自由に組み合わせ可能な互換性スプライン軸です。
優れた点
コンパクトなナット形状
新循環経路によりコンパクト設計が可能になりました。

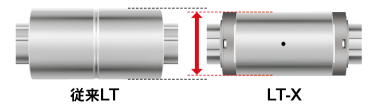

ナット寸法比較（LT/LT-X）
外径比最大10%コンパクト化（当社従来品との比較）
基幹部のコンパクト設計を実現します。
高速対応
新循環経路により、高速動作を実現しました。
高速耐久試験
○試験方法
| 項目 | 内容 |
|---|---|
| 使用形番 | LT20X |
| 速度 | 2m/s |
| 加速度 | 49m/s² |
| 潤滑剤 | リチウム石けん基グリース (AFB-LFグリース) |
| ストローク | 650mm |
| 姿勢 | 水平 |
試験結果
10,000km走行後、異常なし
滑らかな動作

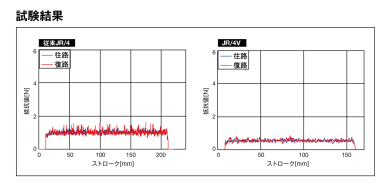

従来形番LT/LFに比べ摺動抵抗の変動が減少しました。
転がり抵抗値測定試験
○試験方法
| 項目 | 内容 |
|---|---|
| 使用形番 | LT16 / LT16X |
| 速度 | 10mm/s |
| 潤滑剤 | リチウム石けん基グリース (AFB-LFグリース) |
| 姿勢 | 水平 |
最短10日から 選べるセミオーダー
1
互換性ボールスプラインで予備品数の削減
+
2
スプライン軸全長を1mm単位で指定可能
| 呼び形番 | 最大軸製作長さ[mm] | 画像 |
|---|---|---|
| LT10X/LT13X | 並級:1000 上級:500 |  |
| LT16X/LT20X | 並級:1500 上級:750 | |
| LT25X/LT30X | 並級:3000 上級:1500 |
軸加工形状
当社が推奨する３つの形状からお選びいただけます。
| 形状 | 軸形状 | 画像 |
|---|---|---|

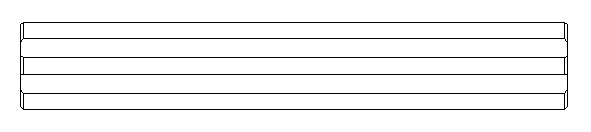

| 01 | ストレートフルスプライン |  |

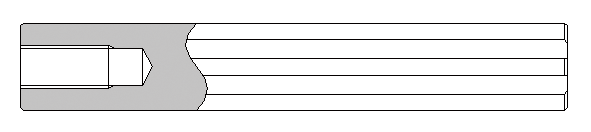

| 02 | 片側センタータップ |  |

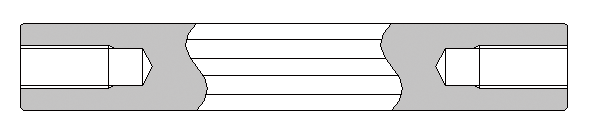

| 03 | 両側センタータップ |  |
| 呼び形番 | センタータップサイズ （並目） |
|---|---|
| LT10X | M3 / M4 |
| LT13X | M4 / M5 |
| LT16X | M6 / M8 |
| LT20X | M8 / M10 |
| LT25X | M10 / M12 |
| LT30X | M14 / M16 |
+
3
グリース種類
用途に応じて各グリースの選定が可能となっております。
| グリース名 | 特性 |
|---|---|
| AFA | 低摺動 |
| AFB-LF | 万能タイプ 標準グリース |
| AFC | 耐フレッチングコロージョン用 |
| AFE-CA | クリーン環境用 |
| AFF | クリーン環境用 |
| AFG | 発熱対策用 |
| AFJ | 広速度範囲用 |
| L100 | クリーン環境用・高荷重用 |
| L500 | 高負荷用 |
セミオーダーは設計から設備補修まで
トータルリードタイムの短縮を実現します。
THK Designer
(旧最適品選定ツール)

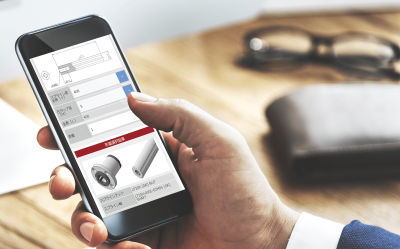

THKでは、LT-X/LF-Xなどの製品選定がWEB上で誰でも簡単に行える「THK Designer」を提供しています。 形番の選定からCADデータの取得をパソコンやスマートフォンから効率良く行うことができます。
